Innenmanschetten

Punktuelle, dauerhafte Sanierung begehbarer Rohrsysteme

Innenmanschetten sind ein bewährtes Verfahren zur grabenlosen, punktuellen Sanierung von begehbaren und nicht begehbaren Rohrsystemen. Sie eignen sich besonders zur dauerhaften Abdichtung und statischen Sicherung lokaler Schadstellen.

Das System basiert auf dem QUICK-LOCK-Montagesystem und ist für eine langfristige, strukturstabile Instandsetzung ausgelegt.

Für welche Leitungen ist das Verfahren geeignet?

Featureliste überspringen

Nennweitenbereich

DN 100 – DN 3000 (Sondergrößen auf Anfrage)

Altrohrmaterialien

Beton, Stahlbeton, Steinzeug, Guss, Kunststoff u. a.

Rohrgeometrie

Rund- und Sonderprofile

Schadensbilder

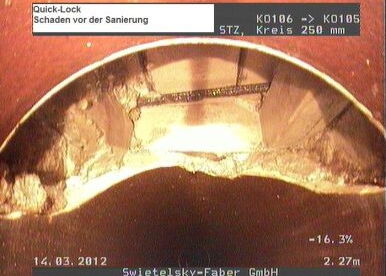

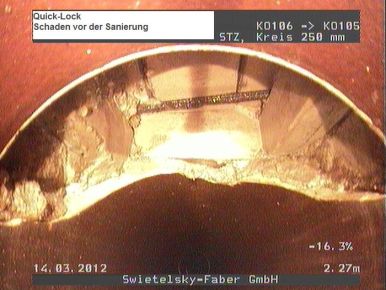

Risse, Undichtigkeiten, Muffenversätze, lokale Strukturdefekte

Einsatzbereich

Begehbare und nicht begehbare Rohrsysteme

Einsatzbereiche

Abwasserkanäle und -leitungen
Misch- und Regenwassersysteme
Industrie- und Prozessleitungen
Sanierung einzelner Schadstellen ohne Komplettsanierung
Bereiche mit hoher mechanischer oder geologischer Belastung

So funktioniert die Innenmanschette

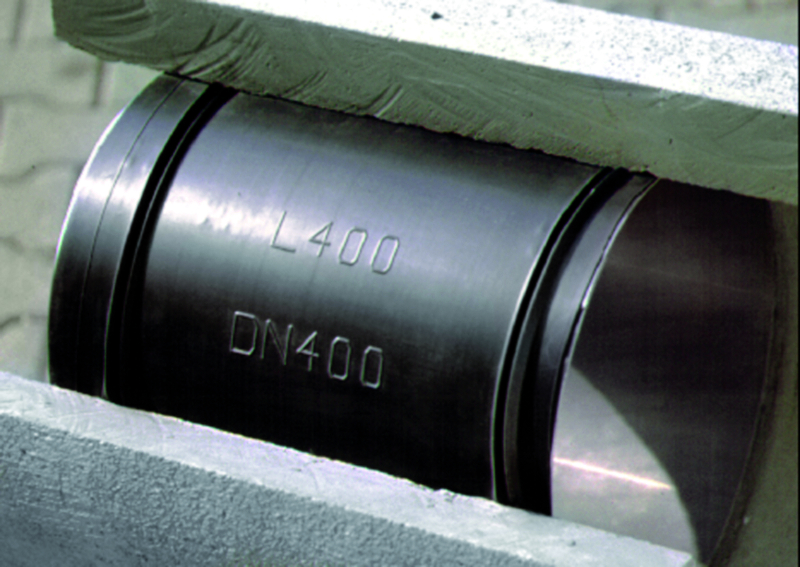

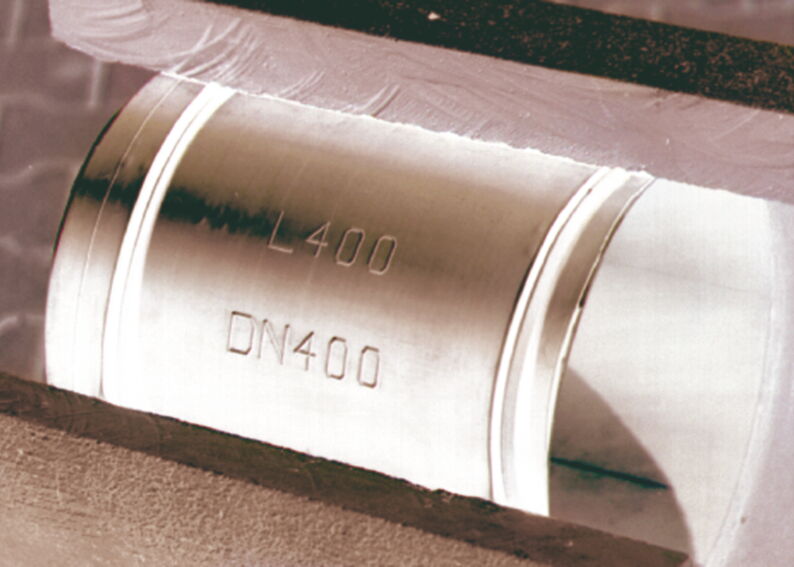

Die QUICK-LOCK-Manschette wird im Schadensbereich positioniert und mechanisch aufgeweitet. Durch die Kompression der Edelstahlkonstruktion wird das EPDM-Dichtelement dauerhaft gegen die Rohrinnenwand gepresst.

Dadurch entsteht:

eine sofort wirksame Abdichtung
eine dauerhafte mechanische Fixierung
eine strukturstabilisierende Verbindung im Schadensbereich

Das Ergebnis ist eine sichere, langlebige Sanierung ohne vollständige Erneuerung des Rohrsystems.

Materialien & Qualität

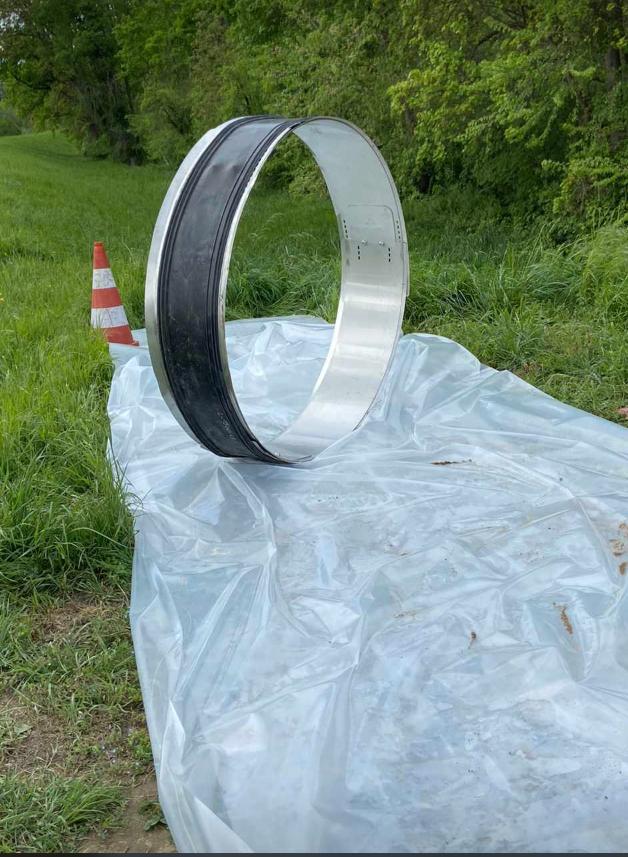

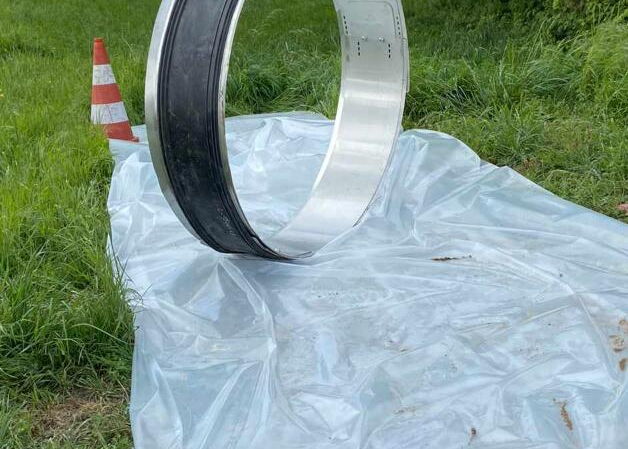

Manschette: V4A-Edelstahl (Werkstoff 1.4404), nahezu unbegrenzt haltbar
Dichtung: duroplastisches EPDM-Element mit hoher Lebensdauer
System: QUICK-LOCK-Manschetten mit Kompressionsdichtung
Das System verfügt über eine DIBt-Zulassung (Nr. Z-42.3-374) und erfüllt die Anforderungen moderner Dichtungstechnik im Rohrleitungsbau.

Downloads

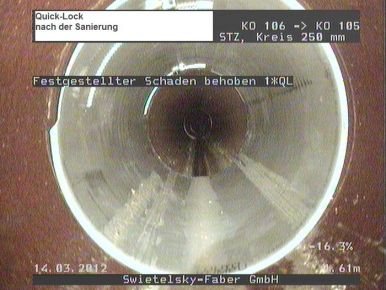

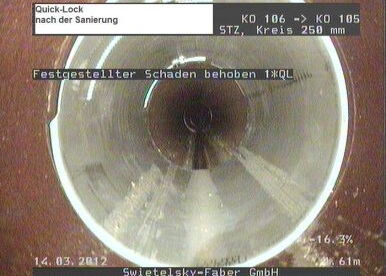

Innenmanschetten in der Praxis

Häufig gestellte Fragen

Alles was es über die Technik noch zu wissen gibt

Wann werden Innenmanschetten eingesetzt?

Innenmanschetten werden eingesetzt, wenn lokale Schadstellen punktuell und dauerhaft abgedichtet werden sollen, ohne die gesamte Leitung zu erneuern.

Für welche Materialien sind sie geeignet?

Für Beton, Stahlbeton, Steinzeug, Guss sowie Kunststoffrohre.

Wie lange hält eine Innenmanschette?

Durch die Kombination aus V4A-Edelstahl und EPDM-Dichtung ist das System auf eine sehr lange Lebensdauer ausgelegt und praktisch dauerhaft beständig.

Ist das Verfahren grabenlos?

Ja. Die Montage erfolgt vollständig innerhalb der bestehenden Rohrleitung ohne Aufgrabungen.

Welche Zulassung hat das System?

Das QUICK-LOCK-System verfügt über eine DIBt-Zulassung (Z-42.3-374).

Welche Schäden können repariert werden?

Typische Anwendungen sind Risse, Muffenversätze, Undichtigkeiten und lokal begrenzte Strukturdefekte.
